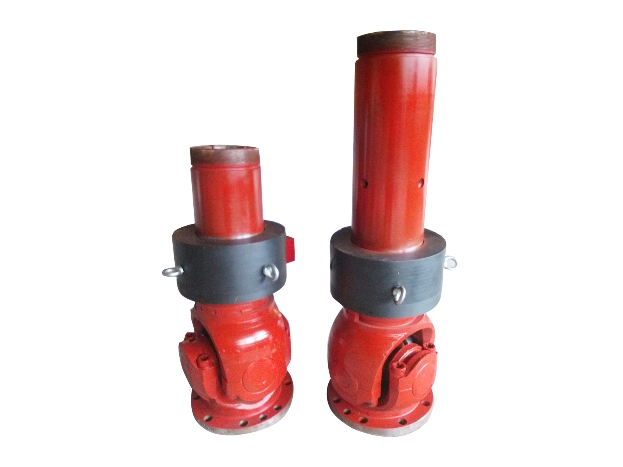

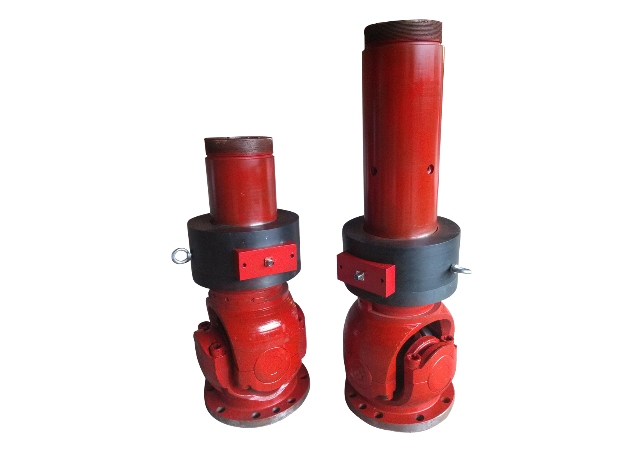

KR-817萬向軸扭矩傳感器主要應用于石油鉆井、油田等大重型動力設備的扭矩監測。通過在萬向軸上加裝扭矩傳感器，通過應

變原理，把輸出的電信號經過放大處理送到控制器，監測萬向軸實時受扭狀態，已保護動力傳動軸的斷裂，從而大大避免了生

產中的經濟損失。
一、KR-817萬向軸扭矩傳感器主要有以下特點：
1、測量位置和方法完全能反映轉盤扭矩的真實情況 大多數機械驅動的鉆機，連接轉盤總是通過一根萬向傳動軸來實現的，只

要把該萬向軸上的扭矩測量出來再乘上轉盤的傳動比就可以得到真正的轉盤輸出扭矩了。
2、測量精度高 由于采用了測扭應變片直接粘貼在軸上，使得測出的扭矩信號的誤差極小，一是得益于成熟的測扭應變技術可

以把非扭轉應力基本排除，二是得益于萬向軸本身的結構使得軸體所受的軸向力和彎矩極小。
3、非接觸傳遞電源和信號 由于傳動軸上有處理應變信號的電路要隨軸旋轉，這部分電路能源的取得和處理后信號的輸出，該

傳感器都采用了非接觸方式的傳遞，這一特點是該傳感器能否投入實際使用的關鍵。以往也有類似的測量轉軸扭矩的傳感器是

通過電刷和集流環來傳遞信號和能源的，但是使用時間長了就會發生接觸不良和信號噪聲增大等故障，影響測量的進行。
4、可以測量正反兩個方向的扭矩 以往的各種測量方法只能測量一個方向的扭矩。
5、響應時間快.

二、技術參數：
1、測量范圍：5000-100000N.m可選
2、轉速：0—1000轉/分
3、精度：±0.5%FS；
4、電源電壓：±15VDC、24VDC(可選）　　
5、輸出信號：5KHz—15KHz、0-20mA、4-20mA、0-5V、0-10V、1-5V（可選）　
6、工作溫度：-20~50℃　
7、相對濕度：≤90%
8、外殼防護等級：IP65

三、基本原理：
    采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。如圖所示：

                                                                           應用原理圖
